GA-X99-UD4 с межслойным замыканием

Ремон межслойного замыкания на материнской плате Gigabyte GA-X99-UD4

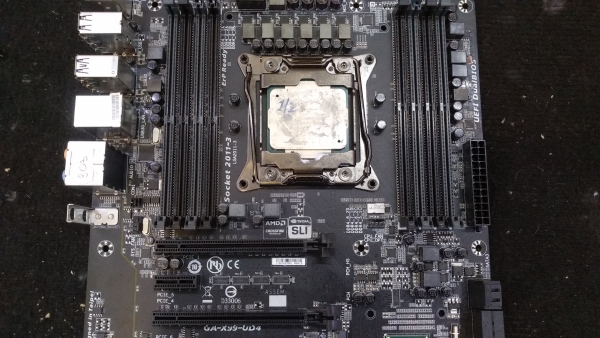

Материнская плата Gigabyte GA-X99-UD4
Приехала в ремонт с Нижнего Новгорода.
Побывала в местных сервисах до меня. в одном из них меняли мультиконтроллер (причина этой замены до сих пор загадка для меня).
Мультиконтроллер был плохо припаян, пришлось его снять и запаять заново.


Как себя вела плата:
При самом первом включении сгорел диод у колодки 24пин, который относится к дежурному питанию.
Его временно убрал с платы, и стал смотреть, что же дальше будет происходить.
Дальше, материнская плата реагировала на кнопку, включалась на секунду, и выключалась. Без циклического перезапуска.
Но что было странного в этом запуске: когда плата выключалась, блок питания она не гасила полностью, по линии 12в как минимум около 5в на плату поступало, еле-еле вертелись при этом вентиляторы куллера. Скорее всего и остальные напряжения подавались но не в полном объеме.


Замеры на основной колодке не показали практически ничего странного по сопротивлениям.
Питальники процессора и памяти тоже были живы по прозвонке.

Посмотрел основные линии питания при помощи лабораторного блока питания. По линиям 3,3в, 5в, 5всб - никаких греющихся элементов, ток в пределах нормы.
Но подав питание с ЛБП на линию 12в в 24-пиновой колодке, увидел завышенный ток
Практически на всех платах там ток редко превышает 20 млА. Но в нашем случае ток был близок к 2А!!

Стал искать элементы, которые греются. Из стандартного - микросхемы или радиоэлементы на плате - ничего так и не нагрелось. Но заметил странность, заметно тёплыми были дросселя питания правых каналов (С и Д) оперативной памяти.
Начал внимательно изучать это место. Проверил все дрмосы, прозвонил. Ничего не выдавало что питальник памяти пробит.
И более того, я совершенно не мог обнаружить связь этого питальника с 12в линией. Ее просто не было в принципе, по схематике. Не должно быть!
Но получается область грелась при подаче напряжения на эту линию, и именно 12 вольт.


Методом смачивания спиртом обнаружено странное событие: грелся не какой-то элемент в исследуемой области, а грелась часть текстолита материнской платы в районе преобразователя придания памяти.
Без всяких видимых повреждений грелся текстолит, и видно было, что источник тепла внутри...

Что-ж... Обычно в таких случаях клиенту докладывается следующее: В вашей материнской плате имеется внутреннее межслойное замыкание, и ремонт не возможен.
Конечно, в большинстве таких случаев все именно так и происходит. Но мной было принято решение - сверлить!

Взял микро-дрель, вскрыл текстолит в области нагрева, как добрался до внутренних слоев, где были заметны следы гари. Посмотрел с помощью ЛБП снова, что же греется. При подаче напряжения теперь было видно явно тлеющий огонек в слоях текстолита. Значит диагноз подтвердился - межслойное замыкание.


Зачистил дремелем всю область, где были следы прогара. Проверил снова ЛБП - потребление тока стало нормальным по линии 12в. Значит КЗ ликвидировано.
Далее, изучив в микроскоп масштаб повреждений, было ясно, что вместе с ликвидацией прогара были повреждены и некоторые внутренние контактные дорожки, находящиеся в слоях текстолита. Решил попробовать их восстановить.

Собственно, весь процесс фотографировал.

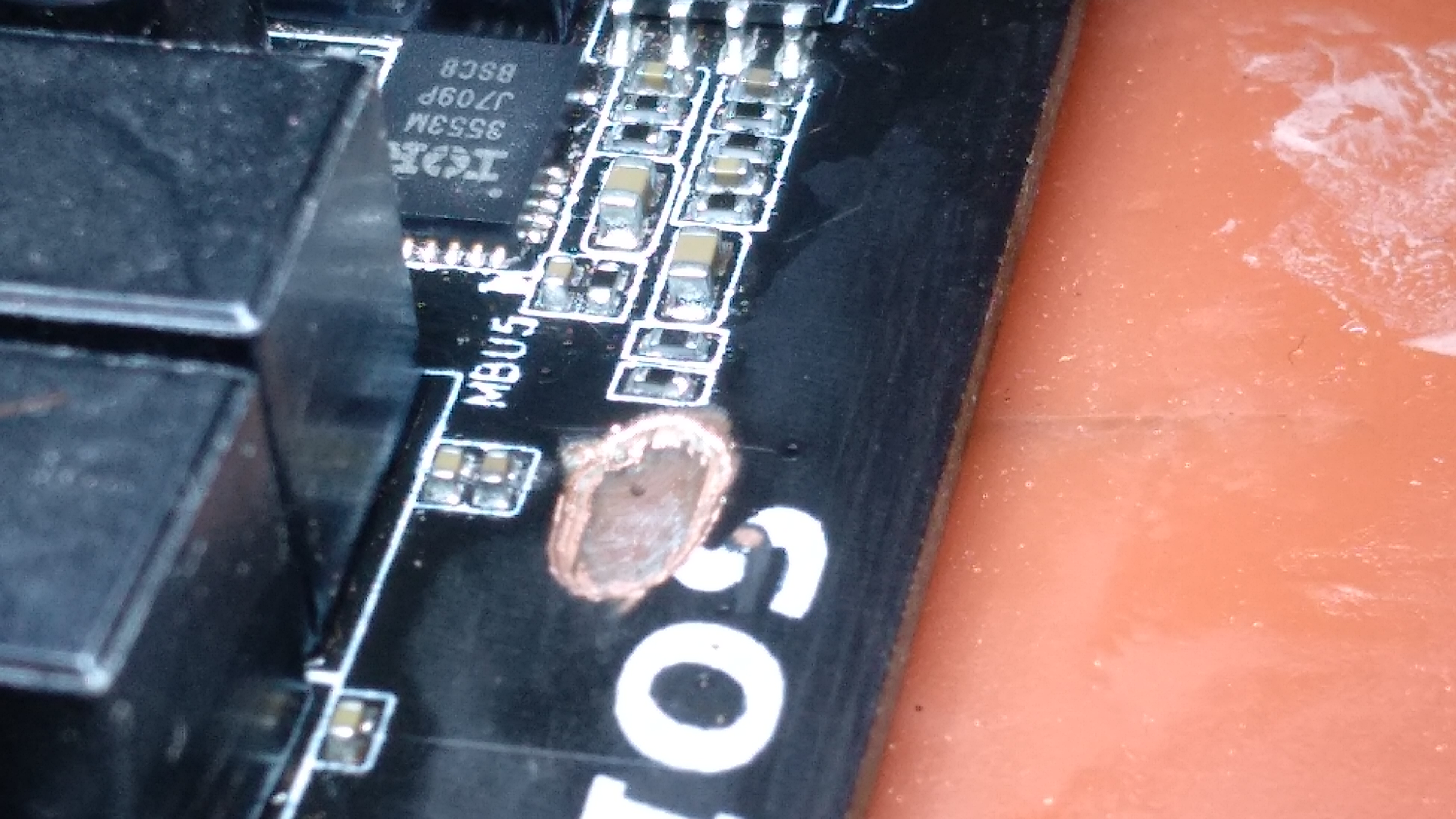

Это вид сразу после вскрытия и зачистки области прогара

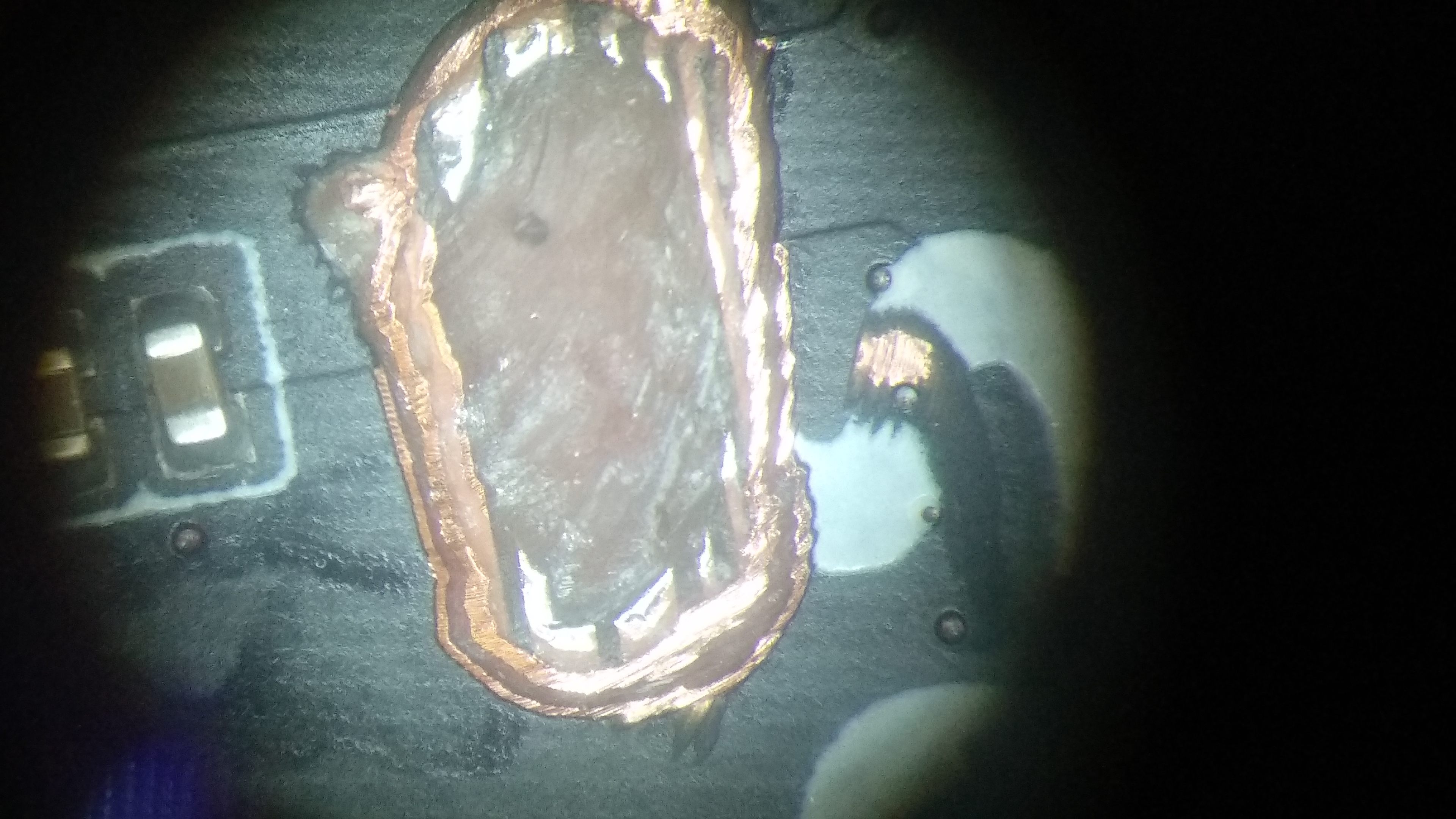

Подготовлены и залужены все поврежденные внутренние контакты перед их восстановлением

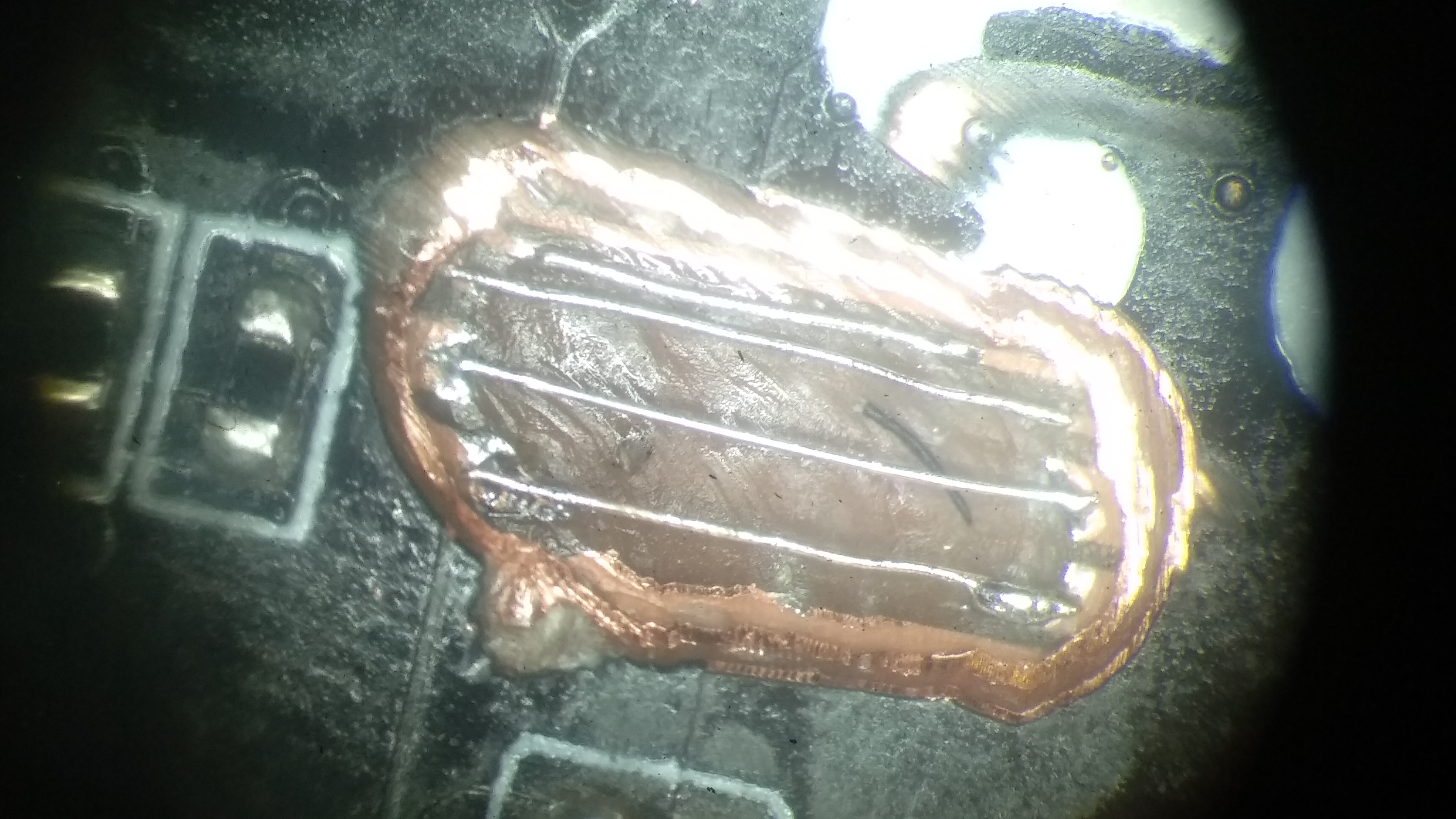

Специальной проволокой восстановлены дорожки

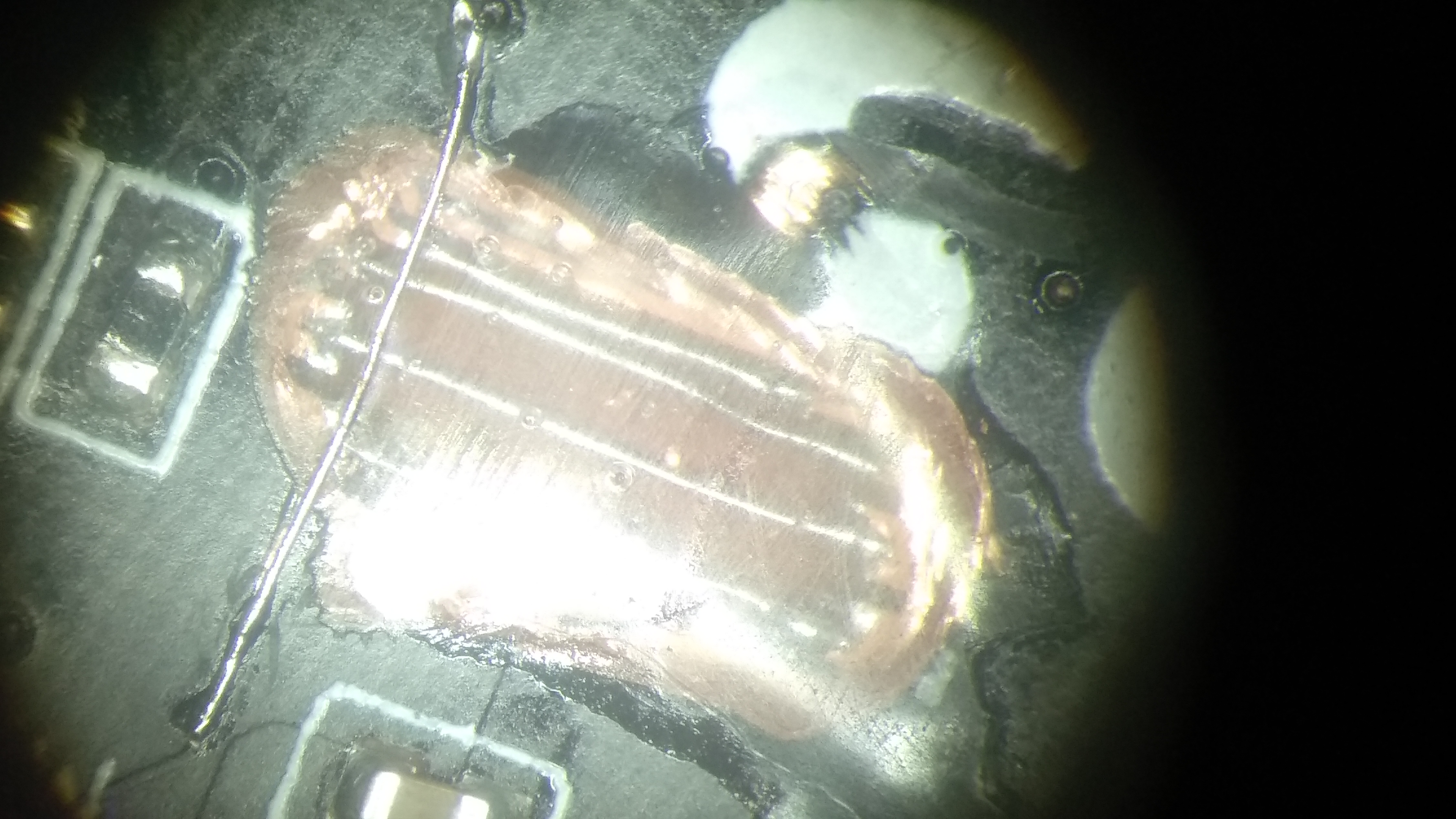

Залил отверстие компаундом. И восстановил верхние дорожки, которые тоже пришлось повредить при высверливании.

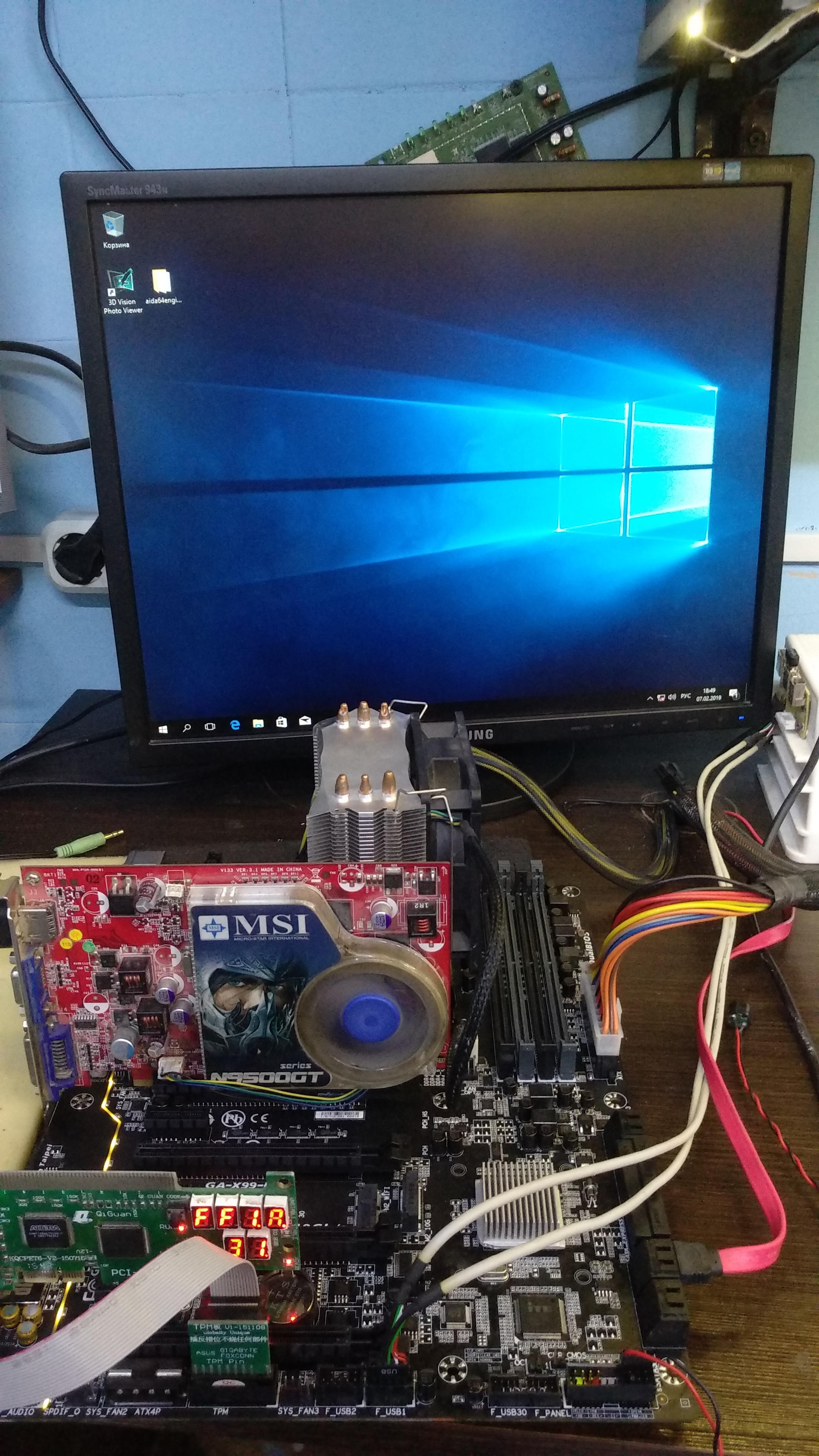

В результате, дорожки восстановлены, КЗ убрано, все элементы восстановлены, плата дала старт. Все напряжения в норме.
